پنل ال ای دی 18 وات تولیدنور مدل ان ار ام

توضیحات محصول

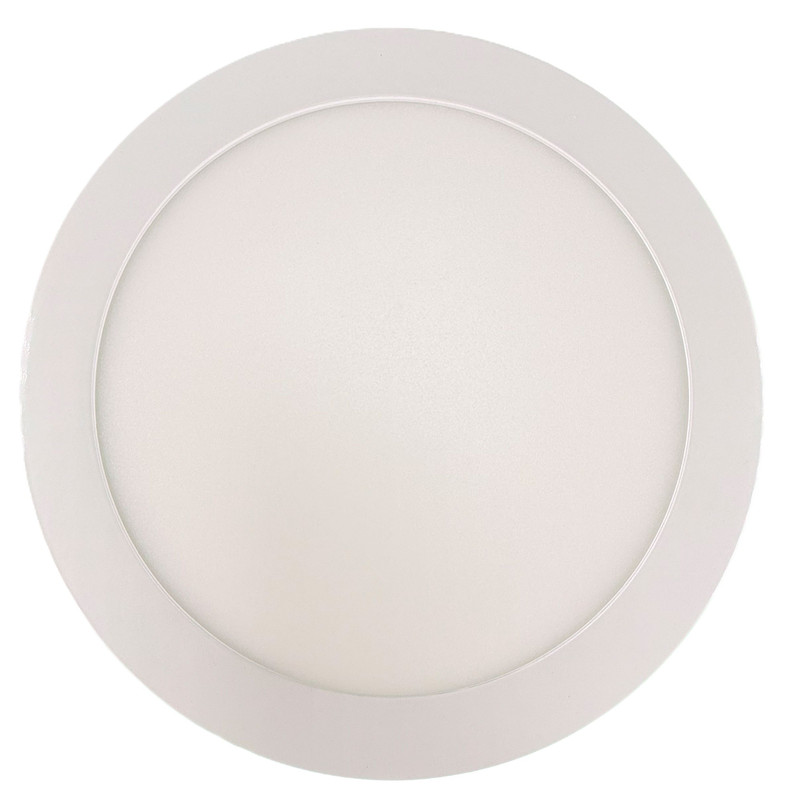

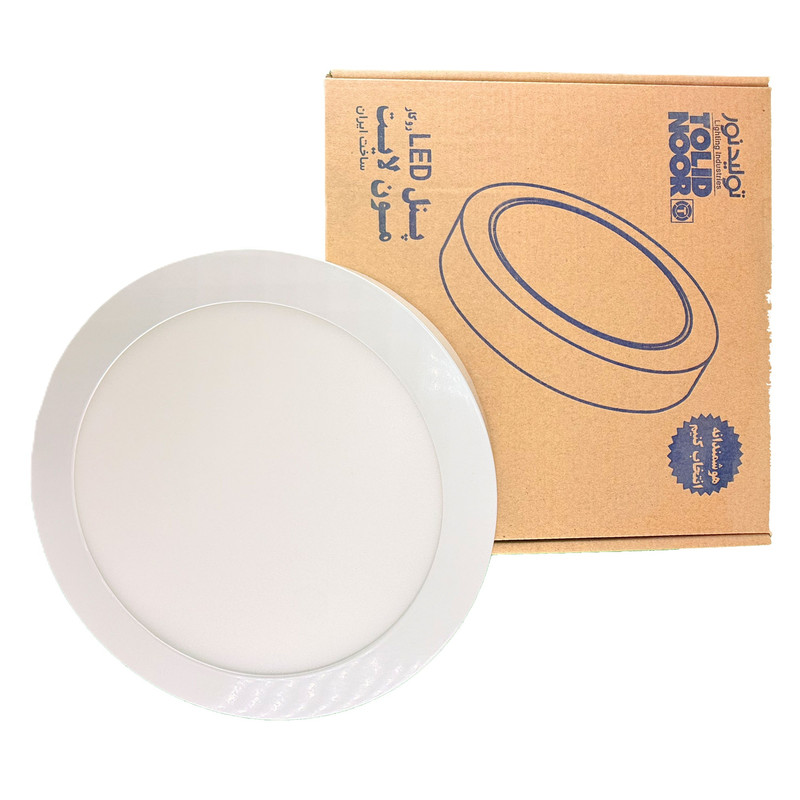

چراغ سقفی روکار LED مدل NRM‑18 از برند تولید نور، با ساختار روکار طراحی شده و بدون نیاز به ایجاد برش در سقف نصب می‌شود. این مدل از ماژول LED و دیفیوزر پخش‌کننده نور استفاده می‌کند. دیفیوزر وظیفه انتشار نور خروجی را بر عهده دارد و ماژول LED منبع نور اصلی دستگاه است.

بدنه چراغ شامل محفظه‌ای برای استقرار ماژول LED و دیفیوزر بوده و امکان نصب آن روی انواع سقف‌های متداول وجود دارد. درایور LED به صورت مجزا به ورودی برق متصل شده و چراغ از طریق فیش رابط به درایور متصل می‌شود.

توان نامی این مدل ۱۸ وات است و طراحی آن به صورت دایره‌ای انجام شده است. این چراغ برای استفاده در فضاهای داخلی و نصب روکار مورد استفاده قرار می‌گیرد.

مشخصات

نوع چراغ

پنل

ابعاد

23.5*4.3 سانتی‌متر

نوع لامپ

ال‌ای‌دی

تعداد LED

90 عدد

جنس محافظ

پلی‌استایرن

توان مصرفی

18 وات

فرکانس

50 هرتز

شدت روشنایی

1440 لومن

زاویه نوردهی

120 درجه

رده مصرف انرژی

A+

رنگ نور

آفتابی

حالت نوردهی

ثابت

برد نوردهی

5 متر

سایر توضیحات

چراغ سقفی روکار LED مدل NRM18 از برند تولید نور به‌صورت روکار نصب می‌شود و برای استفاده در فضاهای داخلی طراحی شده است. این چراغ دارای فرم دایره‌ای بوده و بدون نیاز به ایجاد برش در سقف قابل نصب است. در ساختار این مدل از ماژول LED با توان نامی ۱۸ وات استفاده شده است. انتشار نور از طریق دیفیوزر انجام می‌شود که وظیفه پخش یکنواخت نور خروجی را بر عهده دارد. بدنه چراغ به‌گونه‌ای طراحی شده است که محل استقرار ماژول LED، دیفیوزر و اتصالات داخلی را فراهم می‌کند. درایور LED به‌صورت جداگانه در مدار تغذیه قرار می‌گیرد و از طریق فیش رابط به چراغ متصل می‌شود. اجزای اصلی شامل بدنه چراغ، ماژول LED، دیفیوزر و درایور است. این مدل برای نصب روی انواع سقف‌های متداول در فضاهای داخلی قابل استفاده است و به‌صورت روکار روی سطح سقف قرار می‌گیرد. این چراغ در دسته روشنایی سقفی روکار قرار می‌گیرد و برای کاربردهای عمومی داخل ساختمان مورد استفاده قرار می‌گیرد.

فرم طراحی

دایره

نحوه قرارگیری و نصب

سقفی

استانداردها

استاندارد RoHS، استاندارد IEC

راهنمای نصب

مرحله ۱ – قطع برق برق مدار مربوط به محل نصب را قطع کنید. مرحله ۲ – جدا کردن بست چراغ را از بسته‌بندی خارج کنید. دو پیچ جانبی را باز کرده و بست آلومینیومی را جدا کنید. مرحله ۳ – علامت‌گذاری بست را روی محل نصب قرار داده و محل سوراخ‌ها را علامت‌گذاری کنید. مرحله ۴ – سوراخ‌کاری در محل‌های علامت‌گذاری‌شده سوراخ ایجاد کرده و رول‌پلاک‌ها را قرار دهید. مرحله ۵ – نصب بست بست آلومینیومی را با پیچ‌های همراه محصول روی سقف ثابت کنید. مرحله ۶ – اتصال سیم کابل برق ساختمان را از طریق ترمینال یا کانکتور به ورودی درایور متصل کنید. مرحله ۷ – نصب چراغ بدنه چراغ را روی بست قرار داده و دو پیچ جانبی را ببندید. مرحله ۸ – راه‌اندازی برق را وصل کرده و عملکرد چراغ را بررسی کنید.

اقلام همراه

پایه یا براکت نصب • پیچ و رول‌پلاک
