پنل ال ای دی 24 وات تولیدنور مدل ان اس ام

توضیحات محصول

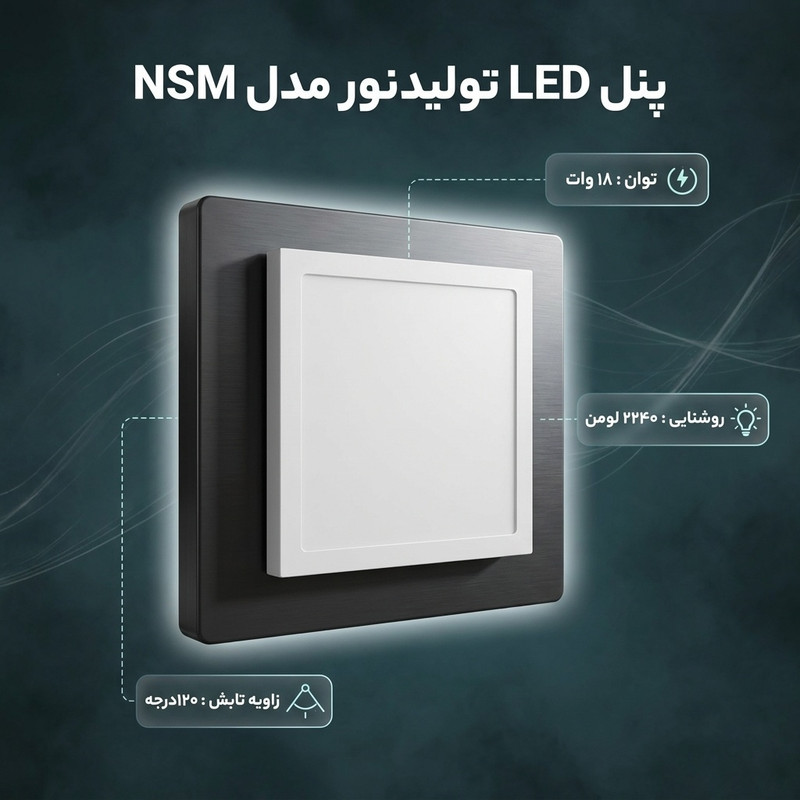

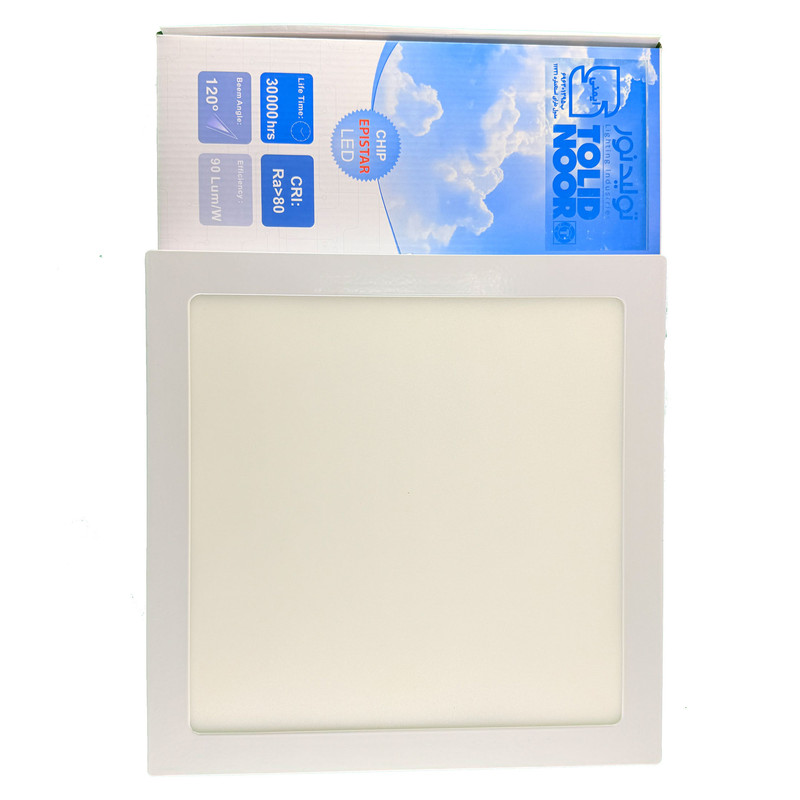

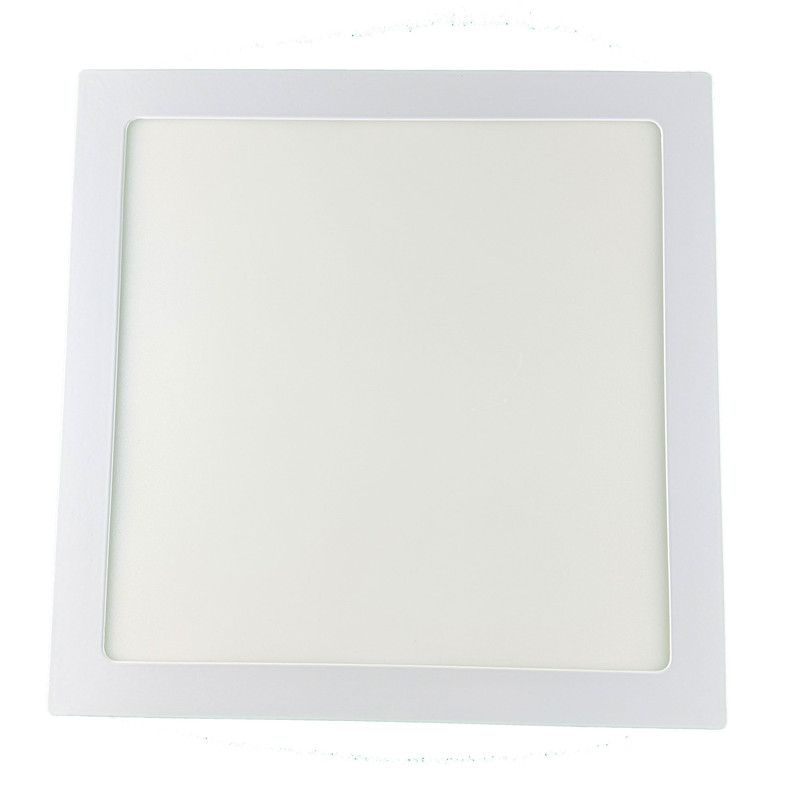

چراغ سقفی روکار LED مدل NSM‑24 از سری مون‌لایت برند تولیدنور، با توان ۲۴ وات برای روشنایی فضاهای داخلی ساخته شده است. این مدل دارای طراحی مربع و بدنه آلومینیومی است و نور را از طریق ماژول LED یکپارچه تأمین می‌کند.

در این محصول از آرایش لبه‌نور (Edge‑Light) استفاده شده است؛ در این ساختار، منبع نوری در اطراف پنل قرار می‌گیرد و نور پس از عبور از دیفیوزر از سطح چراغ منتشر می‌شود. چیپ‌های SMD به عنوان منبع نور به‌کار رفته‌اند و بازده نوری محصول بر اساس داده‌های تولیدکننده بیش از ۱۱۰ لومن بر وات اعلام شده است.

درایور این مدل به‌صورت جدا از ماژول LED قرار دارد و اتصال بین آن‌ها توسط رابط سوکتی انجام می‌شود. این ساختار امکان جداسازی یا نصب مجدد بخش‌های داخلی را فراهم می‌کند. چراغ NSM‑24 به صورت روکار نصب می‌شود و بدنه آن به رنگ سفید تولید شده است.

این مدل برای استفاده در فضاهای داخلی ساختمان مورد استفاده قرار می‌گیرد.

مشخصات

نوع چراغ

پنل

وزن

۹۵۰ گرم

ابعاد

۳۰*۳۰*۴.۳ سانتی‌متر

نوع لامپ

ال‌ای‌دی

تعداد LED

120 عدد

جنس محافظ

پلی‌استایرن

توان مصرفی

۱۸ وات

فرکانس

۵۰ هرتز

شدت روشنایی

۲۲۴۰ لومن

زاویه نوردهی

120 درجه

رده مصرف انرژی

A+

رنگ نور

آفتابی

حالت نوردهی

ثابت

برد نوردهی

۵ متر

سایر توضیحات

چراغ سقفی روکار LED تولید نور مدل NSM با توان مصرفی ۲۴ وات برای تأمین روشنایی فضاهای داخلی طراحی شده است. این چراغ دارای ساختار نوری Edge‑Light است که در آن منبع نور در اطراف پنل قرار می‌گیرد و نور پس از عبور از صفحه هدایت نور و دیفیوزر از سطح چراغ منتشر می‌شود. در این مدل از چیپ‌های LED نوع SMD استفاده شده است. در ساختار Edge‑Light، نور تولیدشده توسط LEDهای قرارگرفته در حاشیه چراغ از طریق صفحه هدایت نور (Light Guide Plate) در سطح دیفیوزر توزیع می‌شود. بدنه چراغ از آلومینیوم ساخته شده و دیفیوزر نصب‌شده بر روی آن وظیفه انتشار نور را بر عهده دارد. درایور LED در این محصول به صورت مجزا از ماژول نوری قرار گرفته و اتصال آن از طریق رابط سوکتی انجام می‌شود. چراغ سقفی مدل NSM به صورت روکار نصب می‌شود و برای نصب آن از بست آلومینیومی استفاده می‌شود. این ساختار امکان نصب چراغ را بر روی سقف فراهم می‌کند. این محصول دارای توان مصرفی ۲۴ وات است و برای استفاده در فضاهای داخلی ساختمان به کار می‌رود.

فرم طراحی

مربع

نحوه قرارگیری و نصب

سقفی

استانداردها

استاندارد IEC، استاندارد RoHS

راهنمای نصب

چراغ سقفی روکار مدل NSM24 برای نصب روی سقف یا سطوح مشابه طراحی شده است. برای نصب، مراحل زیر انجام شود: قطع برق: برق مدار مربوط به محل نصب قطع شود. جدا کردن بست نصب: چراغ از بسته‌بندی خارج شده و دو پیچ جانبی باز شود تا بست آلومینیومی از بدنه چراغ جدا شود. علامت‌گذاری محل نصب: بست آلومینیومی در محل موردنظر روی سقف قرار داده شود و محل سوراخ‌های پیچ علامت‌گذاری شود. سوراخ‌کاری سقف: در محل‌های علامت‌گذاری‌شده، سوراخ مناسب با استفاده از دریل ایجاد شود. رولپلاک‌ها در داخل سوراخ قرار داده شوند. نصب بست به سقف: بست آلومینیومی با پیچ‌های همراه محصول به سقف محکم شود. اتصال سیم برق: سیم برق ساختمان از طریق ترمینال به سیم‌های ورودی درایور متصل شود. اتصال سیم‌ها محکم و صحیح انجام شود. نصب چراغ روی بست: بدنه چراغ در جای خود قرار داده شده و با دو پیچ جانبی به بست آلومینیومی متصل و ثابت شود. بررسی و راه‌اندازی: پس از اتمام نصب، برق وصل شده و عملکرد چراغ بررسی شود. نکات ایمنی: هنگام نصب، برق مدار قطع باشد. ابزار و مته متناسب با جنس سقف استفاده شود. اتصال سیم‌ها به‌صورت محکم و عایق‌شده انجام شود.

اقلام همراه

بست نصب آلومینیومی پیچ نصب رول‌پلاک مناسب نصب سقفی
